Descrizione del prodotto
Caldaia a vapore (a petrolio) a gas di serie di WNS
VaporeCapacità Termica del prodotto: | 1-20 t/h |
Pressione di esercizio: | 0.7-2 Mpa |
Combustibile disponibile: | Gas della natura, gas di forno da coke, biogas, metanolo, gas del propano liquido, diesel, petrolio pesante, petrolio chiaro, petrolio greggio, ecc. |
Industrie disponibili: | Fornitura di calore, prodotto chimico, alimento, tessile, stampa e tingere, sigarette e tabacco, foraggio, farmacia, materiali da costruzione, fabbrica di birra, gomma, ospedale ecc. |

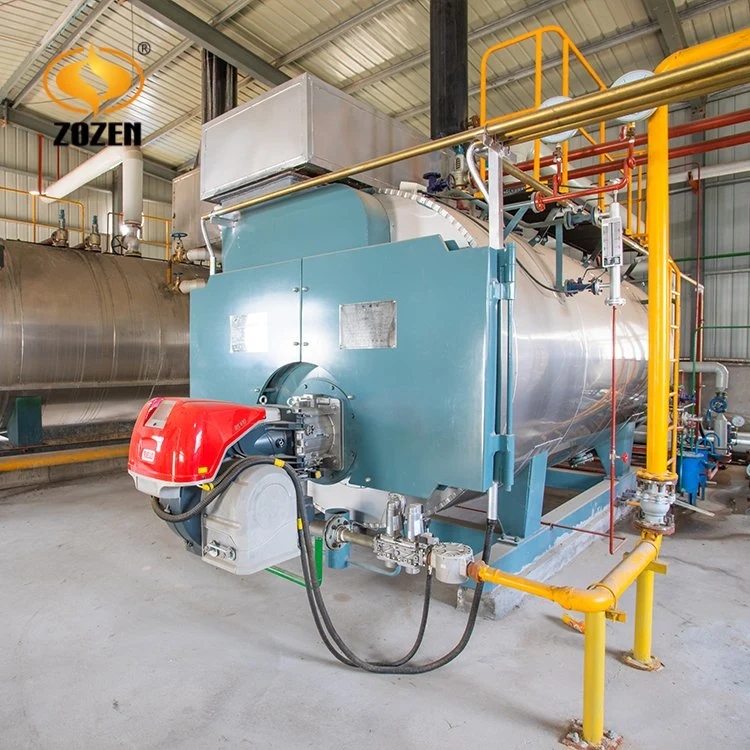

Questa caldaia di gas consiste dei condotti del fumo filettati, della fornace ondulata, delle coperture di caldaia, della disposizione dell'isolamento, del cappotto dell'acciaio inossidabile, delle valvole dello strumento e di un bruciatore integrato
1. Caratteristiche della caldaia:
1.1 Vita attiva lunga
3-pass ed il wet-back sono destinati per evitare il danno dello strato di tubo posteriore dal fumo a temperatura elevata
1.2 Desegn compatto
Il condotto del fumo filettato e la fornace ondulata sono utilizzati per aumentare la superficie di riscaldamento. Quello consente a più Di 30% dell'energia di essere assorbito nella fornace. Ciò Significa un più Breve camice della caldaia. Definitivamente, può Comprimere i vostri costi della costruzione del locale caldaie
1.3 Nuovo tipo economizzatore
È Fatto dai tubi alettati del ND. È Più Piccolo ma il calore che scambia la zona è Più Grande del normale. Dal calcolo, può Salvare il combustibile di intorno 5%
1.4 emissioni basse
L'abbassamento delle emissioni in serie di ZOZEN-WNS di caldaia coinvolge due fattori chiave:
(1) soluzione avanzata del bruciatore;
(2) l'incollatura adeguata della fornace per minimizzare gli ossidi di azoto ed altri agenti inquinanti dalla formazione durante il processo di combustione
1.5 Sistema di controllo di sicurezza
Progettiamo il sistema dell'interruttore di sicurezza con la protezione multipla ed allarmiamo le funzioni
- Programma di protezione di accensione automatica
- Programma di protezione e di chiusura del funzionamento
- Programma di protezione di estinzione
- Programma di protezione di completamento
- Programma di protezione delle pompe ad acqua (perdita di pressione)
- Programma di protezione di guasto dell'accensione
- Programma di protezione della disfunzione del motore a combustione
- Programma di protezione dell'estinzione della fiamma del motore a combustione
- allarme dell'Suono-indicatore luminoso di alta pressione
- allarme dell'Suono-indicatore luminoso di alto livello d'acqua di limite
- allarme dell'Suono-indicatore luminoso del livello d'acqua di limite basso
- allarme dell'Suono-indicatore luminoso della temperatura super-high di acqua calda
2. Il nostro mercato del mondo
Al giorno d'oggi, abbiamo esportato le nostre caldaie verso i seguenti paesi: L'India, l'Indonesia, il Pakistan, la Malesia, la Tailandia, il Laos, il Vietnam, il Bengala, Filippine, Taiwan Cina, la Papuasia nuovo Guine, Francia, Finlandia, Turchia, Serbia, Lituania, Bulgaria, Russia, Mongolia, Venezuela, Cile, Colombia, Isola Maurizio, Sudafrica, Etiopia, Algeria, Nigeria, Tanzania, Oman, UAE, ecc.
3. L'integrazione totale va molto al di là Delle caldaie
Il risparmio di temi e la qualità Non si concludono con le nostre caldaie. L'integrazione completa di ZOZEN produce le soluzioni della caldaia più Efficienti nel mondo. Completamente progettati, costruiti, manifatturieri, integrati ed assistiti dalla nostra squadra, i nostri sistemi non hanno una singola componente delocalizzata per compromettere la compatibilità O la prestazione. Se stiate cercando i sistemi della caldaia di migliore-qualità Con le emissioni più Basse e le alte efficienze, state cercando Zozen.
4. Specifica della caldaia
Modello | Capienza del vapore | Pressione del vapore | Temperatura del vapore | Peso di trasporto | Dimensione di trasporto | Risparmio di temi di calore |
WNS1-0.7-Y (Q) | 1 t/h | 0.7 Mpa | º C 170 | 4.0 t | 3.6x2.0x2.0 (m) | > 90% |
WNS1-1.0-Y (Q) | 1 t/h | 1.0 Mpa | º C 184 | 4.0 t | 3.6x2.0x2.0 (m) | > 90% |
WNS1.5-1.0-Y (Q) | 1.5 t/h | 1.0 Mpa | º C 184 | 4.5 t | 3.8x2.0x2.0 (m) | > 90% |
WNS1.5-1.25-Y (Q) | 1.5 t/h | 1.25 Mpa | º C 194 | 4.5 t | 3.8x2.0x2.0 (m) | > 90% |
WNS2-1.0-Y (Q) | 2 t/h | 1.0 Mpa | º C 184 | 8.5 t | 4.86x2.5x2.46 (m) | > 90.2% |
WNS2-1.25-Y (Q) | 2 t/h | 1.25 Mpa | º C 194 | 8.5 t | 4.86x2.5x2.46 (m) | > 90.2% |
WNS3-1.0-Y (Q) | 3 t/h | 1.0 Mpa | º C 184 | 8.9 t | 5.3x2.5x2.5 (m) | > 90.5% |
WNS3-1.25-Y (Q) | 3 t/h | 1.25 Mpa | º C 194 | 8.9 t | 5.3x2.5x2.5 (m) | > 90.5% |
WNS4-1.6-Y (Q) | 4 t/h | 1.25 Mpa | º C 194 | 13.3 t | 5.84x2.85x2.8 (m) | > 91.3% |
WNS4-1.6-Y (Q) | 4 t/h | 1.6 Mpa | º C 204 | 13.3 t | 5.84x2.85x2.8 (m) | > 91.3% |
WNS5-125-Y (Q) | 5 t/h | 1.25 Mpa | º C 194 | 14.3 t | 6.3x2.9x2.8 (m) | > 91.3% |
WNS5-1.6-Y (Q) | 5 t/h | 1.6 Mpa | º C 204 | 14.3 t | 6.3x2.9x2.8 (m) | > 91.3% |
WNS6-1.25-Y (Q) | 6 t/h | 1.25 Mpa | º C 194 | 19.5 t | 7.25x3.1x3.15 (m) | > 91.2% |
WNS6-1.6-Y (Q) | 6 t/h | 1.6 Mpa | º C 204 | 19.5 t | 7.25x3.1x3.15 (m) | > 91.2% |
WNS8-1.25-Y (Q) | 8 t/h | 1.25 Mpa | º C 194 | 22.6 t | 7.45x3.26x3.2 (m) | > 91.6% |
WNS8-1.6-Y (Q) | 8 t/h | 1.6 Mpa | º C 204 | 22.6 t | 7.45x3.26x3.2 (m) | > 91.6% |
WNS10-1.25-Y (Q) | 10 t/h | 1.25 Mpa | º C 194 | 25.8 t | 8.73x3.26x3.2 (m) | > 91.8% |
WNS10-1.6-Y (Q) | 10 t/h | 1.6 Mpa | º C 204 | 25.8 t | 8.73x3.26x3.2 (m) | > 91.8% |
WNS15-1.25-Y (Q) | 15 t/h | 1.25 Mpa | º C 194 | 34.7 t | 8.73x3.74x3.51 (m) | > 91.9% |
WNS15-1.6-Y (Q) | 15 t/h | 1.6 Mpa | º C 204 | 34.7 t | 8.73x3.74x3.51 (m) | > 91.9% |
WNS20-1.25-Y (Q) | 20 t/h | 1.25 Mpa | º C 194 | 46 t | 10.2x3.6x4.02 (m) | > 92% |
WNS20-1.6-Y (Q) | 20 t/h | 1.6 Mpa | º C 204 | 46 t | 10.2x3.6x4.02 (m) | > 92% |
